Grote electronenbuizen

Enkele grote buizen uit mijn verzameling.
Achterste rij vlnr: Matchlett ML6C21, Philips PL105, Telefunken RS291, Philips 5C22/HT415.
Voorste rij: Brown Boveri T150-1, Philips DCG5/5000EG, EEV C1149/1, Philips QSL5/3500.
De grootste buis is 34 cm hoog (incl sokkel).

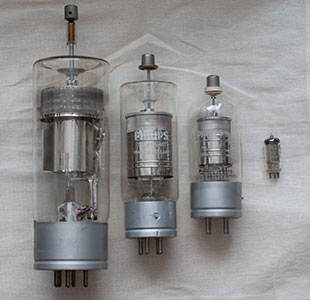

Enkele thyratrons bij elkaar: EEV C1149/1, Philips 5C22 en 4C35, AEG 5727.
De totale lengte van de grootste en kleinste is resp 30 en 5 cm.

Kwikdampgelijkrichters: Philips DCG 9/20 (lengte 37 cm) en DCG 5/5000.

Gegevens van de boven afgebeelde buizen (PIV = Peak Inverse Voltage):

• AEG 5727. Edelgas-thyratron. Schakelt gelijkstroom van max 0.1 A of pulsen van max 10 A (gemiddelde stroom 10 mA) bij anodespanning 500 V (1958).
• Brown Boveri T150-1. Versterkertriode audio - 100 MHz. Output max 740 kW bij anodespanning 3 kV (na 1953).
• English Electric Valve C1149/1. Pulstetrode voor radar. Output 330 kW (18 A pulsen) bij anodespanning 20 kV.
• Machlett Laboratories 6C21. Pulsmodulator triode voor radar, 15 A pulsen bij anodespanning 30 kV. Pulsoutput 375 kW bij input 7.5 kW (1955).
• Philips QBL 5/3500. Tetrode voor TV-zenders, output 4 kW tot 220 MHz.
• Philips 5C22/HT415. Waterstofthyratron voor pulstoepassingen (radar). 325 A pulsen (gemiddelde anodestroom 200 mA) bij anodespanning tot 16 kV.
• Philips 4C35. Waterstofthyratron voor pulstoepassingen (radar). 90 A pulsen (gemiddelde anodestroom 100 mA) bij anodespanning tot 8 kV (1954).
• Philips DCG 5/5000. Kwikdampgelijkrichter met schroefsokkel. Max. 7 A, 13 kV PIV.
• Philips DCG 9/20. Kwikdampgelijkrichter. Max. 2.5 A, 21 kV PIV (1940).
• Telefunken RS291. 110 W tetrode zendbuis (WO II, Kriegsmarine).

De grote thyratrons en gelijkrichters zijn afkomstig van de inmiddels afgebroken lineaire deeltjesversneller van NIKHEF, Amsterdam. Het kleine thyratronbuisje komt uit een stroboscoop van Hartmann & Braun.

---
